電磁加熱器操作步驟簡介：

1、顯示界面：手動操作的情況：啟動時：先啟動水泵，再啟動加熱；停止時：停止加熱，再停止水泵。

2、操作畫面：自動和手動兩個模式，可以根據實際情況切換；6個溫度區可以根據實際情況設定溫度。當前值為傳感器側出的實時值。

3、運行設置：此界面是在自動模式下的工作狀態。每周7天，每天4個時間段，根據實際情況設定（設置此界面，運行界面需調為手動模式）。

4、電磁加熱器：該界面可“運行”和“停止”電磁加熱器，同時可以觀察加熱器的實時參數6曲線。該界面主要觀察6個溫度的曲線圖，同時也可以插上U盤導出各個溫度段的參數，放于電腦上打印或是觀看。

5、儀表配置：主要是觀看本屏的些數據，未經設備廠的協助下不可隨意更改參數。

電磁加熱器應用范圍：

1、塑料橡膠行業，如：塑料用吹膜機、拉絲機、注塑機，造粒機，橡膠用擠出機、硫化機、電纜生產擠出機等。

2、醫藥化工行業，如：醫藥專用輸液袋、塑料器材生產線，化工行業液體加熱輸送管道等等。

3、能源、食品行業，如：原油輸送管道的加熱；食品機械，如：超貨機等需要電加熱的設備。

4、大功率商用電磁灶機芯。

5、建材行業，如：燃氣管生產線、塑料管材生產線、PE塑料硬質平網、土工網機組、自動中空成型機、PE蜂窩板生產線、單雙壁波紋管擠出生產線、復合氣墊膜機組、PVC硬管、芯層發泡管生產線、PP擠出透明片材生產線、擠出聚苯乙烯發泡管材、PE纏繞膜機組。

6、印刷設備里的干燥加熱。

7、其它類似行業加熱。

使用電磁加熱器時這幾點不可忽視：

1、電磁加熱器主機的安頓環境不能在-20℃以下，高也不能超過50℃，且要枯燥、通風。

2、接入電源前：清楚電器作業需要的總電量和供電變壓器的總容量，不能超過供電的總容量，也盡可能不要去糟蹋。別的要辨明單相220v、三相380v電壓，不能接錯。終要留意的就是，當電網的電壓在規則電壓規模的上下10%起浮時，制止運用大功率電磁加熱設備。

3、變頻電磁加熱器是怕水的，因而、總歸，電磁加熱器不能有水進入，任何狀況下都要防止這狀況，水蒸汽、濕氣過重也不可，電磁加熱線也相同怕水，切忌用濕潤的手去觸摸或是在電磁加熱線上搭曬濕潤的衣物等等。

4、電磁加熱器生產廠家印刷電路板周圍不能有塑料、乙烯基和聚苯乙烯泡沫塑料(抗靜電類型在外)，靜電很可能會損壞這些電路。不要觸摸操控接口板或操控板的IC電路。

5、電磁加熱線外表是石棉原料，怕磨，因而電磁加熱線應防止轟動兇猛的設備，防止磨損的電磁加熱線呈現漏電現象，觸摸接地的金屬物體，用手觸摸這些操控器之前消除身體上的靜電(封閉操控器的電源。并且在觸摸操控器時堅持接地)。

6、任何替換設備、檢修設備環節定要斷電今后才干進行，不要用手或導體觸摸印刷電路板上的元件或導體。

7、任何替換設備、檢修設備環節定要斷電今后才干進行。

電磁加熱控制器怎么安裝？

1、改造前先取下原設備上面的電熱圈。

2、清潔料筒并測量料筒各種參數。將料筒清潔干凈并用工具測量料筒各種尺寸（管徑、長度、加熱區數、每區加熱長度、原功率大小，以便確定用哪種控制板）。

3、在料筒上包層隔熱保溫材料，按照步驟2將料筒清潔干凈后，在料筒上包上層隔熱保溫材料（石棉或者玻璃纖維均可），可以先做區，區做好后，再做其它區，熟練且經驗豐富者可幾個加熱區起做 。

4、用高溫布將保溫材料包好，保溫材料的厚度根據使用的不同的電磁加熱控制器的要求來配，保溫材料包好后，再用高溫布（纖維布）或者電木板（環氧樹脂板）將保溫材料包緊起來，該步驟主要是確保料筒各處的保溫材料厚度致，以保證電磁加熱的磁場均。

5、纏繞高溫電纜，高溫電纜的規格與長度請根據各種不同型號電磁加熱控制器的要求選配，該步驟非常關鍵。

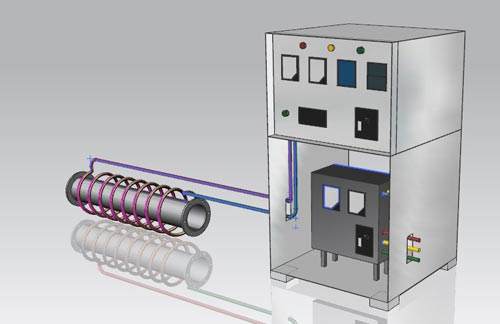

6、將線圈與電磁加熱控制器連接。則將繞好的線圈與電磁加熱控制器連接好，并給電磁加熱控制器接上電源，即可對設備進行調試，需注意的是調試過程中要特別注意測量電磁加熱控制器的輸入電流與頻率。為保證設備的使用壽命建議電流調到額定工作電流的80%左右，如我司2.5KW的電磁加熱控制板，額定工作電流是12A，則建議調到10A左右即可，或電流偏小則可減少線圈，反之則需再增加些線圈。

電磁加熱器的全橋和半橋的穩定性的異同：

、相同：在技術設計處理完善的情況下，均可達到較理想的運作穩定性。

二、元件損耗上不同：

1、全橋：各元件負擔較合理，損耗比較小，壽命較長。

2、半橋：各元件負擔較重，損耗比相對較大，壽命相對合理。

三、故障率上：

1、全橋：保護電路設計較復雜，周全，維修率較低。

2、半橋：保護電路設計較簡化，維修率(小元件)相對較高。

電磁加熱器常見問題解答：

1、當為注塑機類似小功率時，安裝電磁加熱器后有些機器溫度總是差點點。當把功率換原來還大后還是這樣。有時總讓人摸不著頭腦，大多數不是功率安裝小的原因的，這是由于原來機器中的溫控制器輸出的PID運算方法引起的，啟動信號很短，電磁加熱器都還沒有來得及工作，又斷了。所以電磁加熱器大多數時間處理停止狀態，沒有加熱。這時我們可以調節機器中的斷開延時工作時間，來達到溫度要求。詳細方法請看說明書(F-03功能)般，調節為8-15S。默為0S，注意，不能調節太大。否則可能會超溫!!!

2、當造粒機類似大功率時，安裝電磁加熱器后，溫度總達不到。電磁加熱器也直工作，電流也正常，但溫度總上不去。般情況是功率不夠大?？梢约哟髮嶋H功率來實現。要是確定實際功率不小了，這是由炮筒的材料引起的，不同材質的在不同的工作頻率時吸收熱量也不同。應該嘗試增加諧振電容容量，讓Q值增加，提高線圈高頻電流?？梢允古谕矁韧鉁囟染鶆騺磉_到提高炮筒的溫度。條件允話的話，可以換掉炮筒試試。

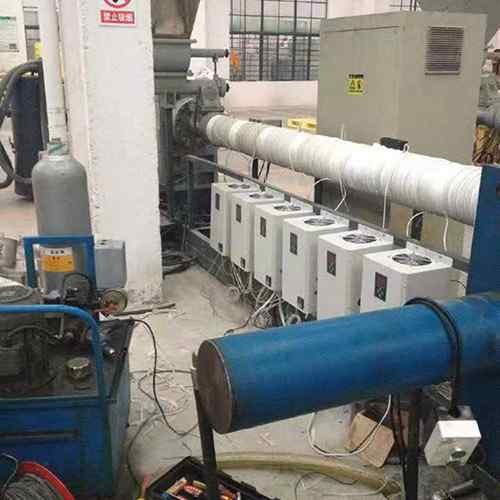

電磁加熱器可以多溫區控制嗎？橡膠機多溫區加熱早些年常用的莫過于電阻加熱，這種加熱方式熱效率不高，耗電量比較大。目前理想的橡膠機多溫區加熱建議采用電磁加熱器加熱設備，通過電磁加熱圈產生渦流使管道自身發熱。管道加包層2.5公分的保溫棉，這樣熱量不容易外散到空氣。電磁加熱圈的外部溫度只有幾十度，工作室溫也會由此而減低。晶星電子科技有限公司據用戶親自測試，橡膠機多溫區改用電磁加熱器相比電熱圈至少省電在30%以上，非常實用。橡膠機多溫區加熱般為多條加熱管道，條管道使用2組或者多組電磁加熱器。實際要根據橡膠機加熱管道尺寸而定。電磁加熱板使用功率般為15kw-20kw電磁加熱器。

電磁加熱器裝置后溫度不達標處理方法，當造粒機類似大功率時，安裝電磁加熱器后，溫度總達不到。電磁加熱器也直工作，電流也正常，但溫度總上不去。般情況是功率不夠大?？梢约哟髮嶋H功率來實現。要是確定實際功率不小了，這是由炮筒的材料引起的，不同材質的在不同的工作頻率時吸收熱量也不同。應該嘗試增加諧振電容容量，讓Q值增加，提高線圈高頻電流?？梢允古谕矁韧鉁囟染鶆騺磉_到提高炮筒的溫度。條件允話的話，可以換掉炮筒試試。
