電磁加熱器IGBT溫度傳感器異常解決方法：

1、出現傳感器異常后請先將傳感器引線主板上拔下，再用萬用表測量其阻值，常溫25℃時阻值應約為10K，否則傳感器已損壞。

2、如傳感器正常，再檢測傳感器引線是否與CN3連接正常。C36、R16是否開、短路。

3、檢測U5第16腳是否連接正常。

電磁加熱器的耗電情況是怎樣的？工作原理是把220V或者380V交流電，整流后轉換成直流電，再將直流電進行濾波，利用IGBT或者可控硅再將直流變成交流，在感應線圈內產生高頻磁力線，是感應線圈內導體工件表面產生渦流依靠自生內阻發熱。電磁加熱器工作中當溫度沒達到設置的溫度時，電磁加熱器就會直加熱，當達到了預設的溫度以后電磁加熱器就停止加熱了，也就不再耗電了。電磁加熱器每個小時的耗電量多少與電磁加熱器加熱的時間長短有關。電磁加熱器剛工作是滿功率，加熱溫度了，就是工作會，停會?？傮w上來說，電磁加熱器耗電量是很小的，因?yàn)殡姶偶訜崞鞑皇侵奔訜峁ぷ鞯?，而是有間隙的加熱的，先是加熱，然后達到溫度后就停止加熱，之后就開始保溫工作，直到溫度沒達到預設的溫度后再加熱下，整體上來講，電磁加熱器并不是直加熱耗電的，所以也是比較省電的個原因。同時因?yàn)榱贤采线€包有層保溫棉，能起到保溫和隔熱的效果，那么熱量就不會損失掉了，那么能夠持續恒溫加熱的時間就越長了。耗電量也就越小了。通過上述對電磁感應加熱器改造時所配功率的介紹，我們可以了解電磁加熱器加熱的時間越短那么耗電量就越小，反之電磁加熱器加熱的時間越長，耗電量就越大。

影響電磁加熱器的加熱效率的3個因素：

1、電磁加熱設備主機放置的距離有關：般情況下，廠家都會建議放在5米以內，這樣加熱效果才會更好。

2、與被加熱的物體材料有關：目前大多數的工業加熱設備對于所加熱的介質還是有定的要求的，好是可以直接加熱的，例如鐵質、碳鋼材質。對于直接加熱不銹鋼材質的管道或者容器還是有定的困難。不過電磁掌握電磁加熱核心技術，能夠直接加熱304、316等3系列，并且擁有豐富的應用案例，直接加熱不銹鋼的技術行業先。

3、與加熱的距離有關：被加熱體與電磁加熱線圈的距離，正常來說，對于220V、5KW的電磁加熱控制板以及以下功率兩者間的距離好相隔1.5-2公分；380V、5KW電磁加熱設備距離好相隔2-3公分。這個距離廠家都是利用保溫棉代替，既避免了隔空，又避免熱量損失，所以客戶無需擔心隔空問題。

電磁加熱器工作原理：電磁加熱是利用電磁感應原理將電能轉換為熱能的能量轉換過程，由整流電路將50/60Hz的交流電壓轉變成直流電壓，再經過功率控制電路將直流電壓轉換成頻率為20～40kHz的高頻電壓，當高速變化的交流電流通過線圈時，線圈會產生高速變化的磁場，磁場內的交變磁力線通過金屬管道時（導磁、導電材料），管壁體內產生無數的小渦流，使輸油管道的管壁本身自行發熱與原油進行熱交換，達到加熱原油的目的。變頻器是高頻電磁加熱器的核心部件，是利用電力半導體器件的通斷作用將工頻電源變換為另頻率的電能控制裝置。目前使用的變頻器主要采用交流—直流—交流方式，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源供給電動機。變頻器的電路般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。

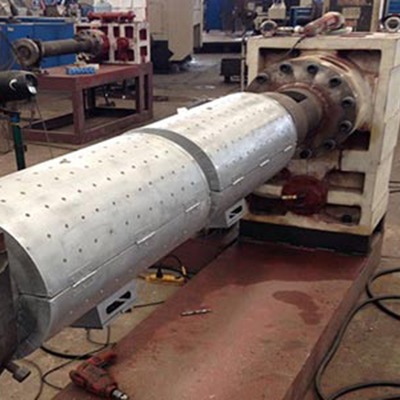

電磁加熱節電分析：電磁加熱器在塑料機械上節能30%-70%是怎么來的？

1、相比電阻加熱，電磁加熱器多了層保溫層，熱能利用率增加。

2、相比電阻加熱，電磁加熱器直接作用于料管加熱，減少了熱傳遞熱能損耗。

3、相比電阻加熱，電磁加熱器的加熱速度要快四分之以上，減少了加熱時間。

4、相比電阻加熱，電磁加熱器的加熱速度快，生產效率就提高了，讓電機處在飽和狀態，使其減少了，高功率低需求造成的電能損耗。

在塑料制品過程中，電磁加熱器隨著功率調節旋轉開關，可以調節電磁感應加熱器的功率大小，當料簡溫度達到居里點時，電磁加熱控制板自動斷電，可程度減少能源浪費。所以是不需要客戶自行去調節功率的，電磁加熱器系列產品，采用電磁加熱原理，具有安全、、節能、環保、省時、快捷、操作簡便等特點；是塑料加熱行業的理想選擇。其特點如下：

1、熱量大、升溫速度快，使料簡直接發熱。

2、節能、省錢電磁加熱器熱效率可達90%以上，與電阻絲相比可節能30%-80%。

3、安全、電磁加熱器加熱時無明火，滿足防火要求，可在防火要求高的場所使用。

4、綠色、環保無廢氣、廢渣和噪音污染，清潔衛生，綠色環保，大大改善生產車間的工作環境。

5、安裝方便，安要求接上電磁加熱線圈即可使用。使用隨心所欲。

6、輸出功率可以靈活調節，以適應不同功率大小場合需要。

7、有過熱保護，防止損壞IGBT模塊。

8、加熱點集中，電磁加熱線圈表面不發熱。

9、達到設定溫度后，無須調節，輸出功率自動降為零，節省電能。

電壓340--350，電流65--68，加熱作用太慢。有什么好辦法提高電壓?jiǎn)幔?/p>

1、160KW的變壓器用了125A的電流，那么也就是只用了近1半的負載罷了，這個情況電壓由410V～415V降到340V～350V這是不正常的，從數據上看您這邊的供電網還是非常不錯的，這里要是線路太長，線損太大引起。

2、可以用電容補償嗎?工業上高壓電容補償，這要是針對變壓器功率因數太低（補償前只有0.8左右），如果您的變壓器之前沒有做無功補償，那么這還是有作用的，并且也定要補償，不然電力公司檢測出來會被罰款的，但如1剖析，您這邊要不是功率因數低造成，所以對于電壓的上升作用不大。

3、50kw電磁加熱器電流卻只有65A～68A，依照這個參數核算這臺控制器連50KW都達不到，或許您被騙了，隨著電磁加熱器行業的競爭劇烈，有非常多不法的商家經常用小功率產品假充大功率產品再以相對較低的價格進行販賣，如用40KW超載運用假充50KW甚至60KW再以比商場正常50KW或許60KW的價了解到的數據。

電磁加熱器用薄膜電容的要求和注意事項：

1、耐壓選擇不當：例如,交流輸入端,380V的線電壓,EMI電路用的電容器,三角形接法,部分工程師選擇MKP-X2 275V.AC (這會導致電容擊穿)。例如,LC諧振回路,很多工程師以為半橋諧振電容,耐壓只是直流母線537V的半即可(實際上這是嚴重錯誤的)。國內的機芯,有使用的薄膜電容器耐壓等1200V 1600V 2000V 2500V 3000V 4000V 需要根據自己的實際電路來選擇。正確的方式是用示波器加高壓探頭,實際測量下機芯在大功率的時候,諧振電壓的波形。

2、電流選擇不當：很多企業的工程師,研發人員,對于直流母線支撐電容器,LC諧振電容器,電容器的電流方面根本就沒經過具體計算和實際測量,造成電容器工作溫度非常高,大大縮短薄膜電容器的使用壽命,嚴重的出現短時間就炸掉電容器了。正確的方式,就是用電流互感器測量下諧振回路的電流值,還有通過機子在老化的時候測測電容器的溫升是否正常。

3、接線方式不當：在設計電磁加熱機芯的時候,很多情況下需要多個薄膜電容器并聯使用.并聯的好處就是可以增加過流能力,降低溫升.但是并聯電路,大的問題是過流不均.由于接線方式的不當,往往造成并聯的幾只電容器,某個位置的電容器溫度高,容易先壞掉。
